在高性能复合材料领域，碳纤维增强聚醚醚酮(CF/PEEK)因其卓越的机械性能、耐化学性和热稳定性而备受关注。然而，实现这种材料的最佳性能不仅依赖于基体和增强体的选择，更在于两者之间界面结合的质量。不同树脂含量下界面结合情况对CF/PEEK复合材料性能也具有不一样的影响，本文中将引用部分研究数据进行解读。
界面层作为连接纤维与树脂基体的关键区域，其微观结构直接影响复合材料的整体力学性能。研究表明，在CF/PEEK复合材料中，当纤维表面形成横晶层时，其杨氏模量显著提高。然而，树脂含量的变化会显著影响这一过程：

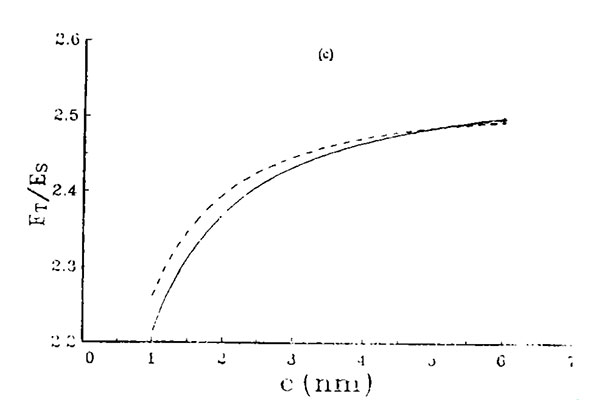

树脂过多情况下，过量的树脂会导致界面层变厚，但同时也会增加无定形区的比例，降低有效增强纤维(即晶片)的密度。这将导致界面层的杨氏模量下降，因为无定形区的力学性能远低于结晶区。 根据实验数据，当树脂含量过高时，垂直于纤维方向的杨氏模量相较于理想状态有所降低。
而树脂过少的情况下，也是会出现性能下降，树脂不足则可能导致纤维表面未能充分覆盖，无法形成连续且稳定的横晶层。这种情况下的界面结合强度较差，容易引发应力集中点，进而影响复合材料的耐疲劳性和抗冲击性能。因此合适的树脂和复材配比就非常重要，需要结合多方面来考量。
通过比对能够在纤维表面形成横晶层的单向CF/PEEK复合材料A和无法形成横晶层的复合材料B，进行详细的数据分析：
进行X射线衍射分析时结果显示，复合材料A中有明显的微晶取向排列，表明形成了理想的横晶层;而复合材料B则没有这样的特征，说明缺乏有效的界面结合。
再进行超声浸渍法测得的模量数据中复合材料A的垂直于纤维轴向的杨氏模量为7.44 GPa，面内剪切模量为4.28 GPa，面外剪切模量为2.73 GPa。相比之下，复合材料B的相应值分别为杨氏模量5.49 GPa、面内剪切模量为3.54 GPa和面外剪切模量为2.08 GPa，均低于复合材料A。
这些数据进一步表明了界面结合质量对于复合材料性能的重要性。因此在进行CF/PEEK材料制作时候，就需要通过优化树脂含量，确保形成均匀且稳定的横晶层，才可以显著提升复合材料的刚性和强度。
通过与国内CF/PEEK生产厂家智上新材料科技公司的刘工处了解到，在热塑性碳纤维复合材料生产中，不单是PEEK材质，包括其他的热塑性树脂的热塑性复合材料的研发重点就是树脂浸渍，浸渍的效果决定了界面结合情况，因此在CF/PEEK复合材料的生产中，界面改性技术就尤为关键，可以通过添加特定的界面调节剂，在纤维表面诱导形成更加有序且稳定的横晶层，从而增强纤维与树脂之间的粘结强度。威盛新材料在该产品的生产中，还通过PEEK树脂改性以及多次研发得出的工艺参数中，精准化生产，控制熔融温度、结晶温度及时间等参数，使得横晶层厚度适中，既保证了足够的树脂覆盖纤维表面，又避免了过度堆积导致的无定形区比例增加，确保最佳的界面结合效果。
威盛新材料凭借其独特的界面改性技术，在保证CF/PEEK材料高性能优势的同时，进一步拓宽了该材料的应用范围。未来，随着更多先进界面工程技术的发展，CF/PEEK复合材料将在航空航天、汽车制造等领域发挥更大的作用，推动各行业的持续进步和技术革新。
