在追求高效、轻量化和高强度材料的时代，碳纤维增强聚酰胺6(PA6)复合材料正逐渐成为众多领域的首选。这种复合材料不仅继承了PA6原有的优良特性，如良好的加工性和耐化学性，更因碳纤维的加入而大幅提升了其机械性能，尤其是在强度、抗疲劳能力和蠕变行为方面。本文将结合部分研究数据，深入探讨碳纤维增强PA6复合材料的优势。

　　相比较传统的PA6材料，通过碳纤维增强的PA6复合材料，整体的性能可以提升2倍以上。在和其他纤维增强对比中，以玄武岩为例，可以达到玄武岩纤维增强复合材料的1.8倍，这意味着，对于需要承受较大载荷的应用场景，如汽车零部件、运动器材等，使用碳纤维增强PA6可以显著提高产品的耐用性和可靠性。

　　在疲劳测试中，复合材料相比纯PA6表现出更短的疲劳寿命，但这是因为更高的加载力造成的。而碳纤维的存在显著减少了循环蠕变现象的发生，即在相同载荷条件下，碳纤维增强复合材料的变形量小于玄武岩纤维增强复合材料。这表明碳纤维能够更好地抵抗长时间的动态载荷，从而延长产品使用寿命。

　　针对热塑性CF/PA6复合材料的蠕变应变行为选择体积含量50%的复材进行相对应的不同温度和压力条件下进行测试，采用芬德利幂律方程描述其应变的时间依赖性。通过应变仪法在不同应力条件和温度下测量热塑性CF/PA6复合材料的变形数据，明确了复合材料蠕变应变、应变速率、蠕变顺从性与应力条件、时间和温度的关系。

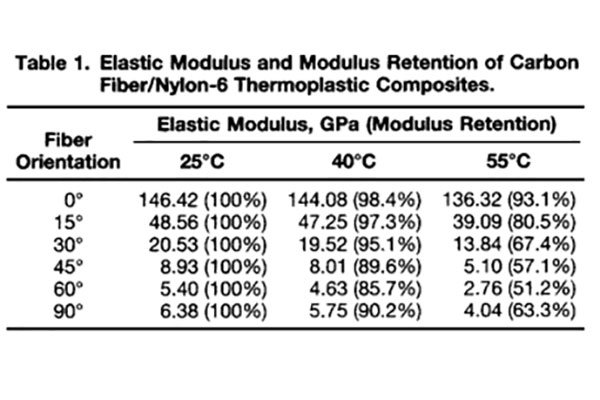

　　实验结果显示，随着温度升高，弹性模量显著降低，特别是在55°C时，纤维60°方向的弹性模量仅为常温下的51.2%。同时，蠕变测试表明，随着应力水平的增加和纤维取向角度的增大，蠕变应变显著增加。然而，90°方向例外，因为90°方向CF/PA试样的弹性模量高于60°试样，因此90°试样的蠕变应变小于60°试样的蠕变应变。

　　除了提升强度和抗疲劳能力外，碳纤维还赋予了PA6复合材料更低的变形率。在相同的载荷条件下，碳纤维增强复合材料的变形量显著低于玄武岩纤维增强复合材料。此外，由于碳纤维具有优异的导热性能，它能有效地将局部产生的热量分散出去，减少因温度升高而导致的材料软化或失效的风险。这对于高温环境下工作的设备尤为重要。

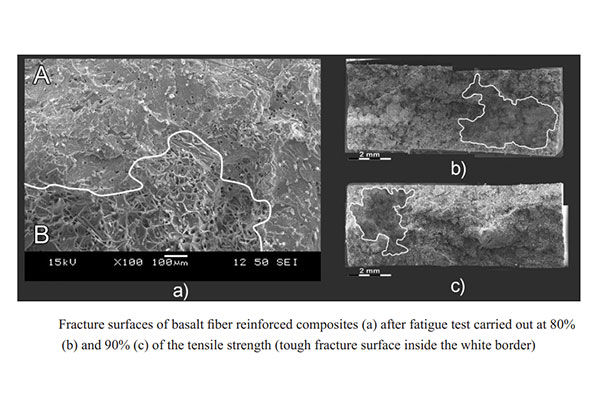

　　通过扫描电子显微镜观察断裂表面，我们发现碳纤维增强PA6复合材料展现出更大的韧性区域。这是因为碳纤维能够均匀地分散应力，防止裂纹从单一位置迅速扩展。相比之下，玄武岩纤维增强复合材料则更多表现为脆性断裂。这一特性使得碳纤维增强PA6复合材料在遭受冲击时更加坚固可靠。

　　碳纤维增强PA 6复合材料凭借其卓越的机械性能、出色的抗疲劳能力和良好的热管理特性，正在被越来越多的行业所接受。无论是航空航天、汽车制造还是体育用品领域，这种材料都展现出了巨大的潜力。特别是在电动汽车领域，为了减轻车身重量同时保证结构强度，碳纤维增强PA6成为了理想的选择之一。

　　值得一提的是，在国内，智上新材料科技有限公司也在积极探索热塑性碳纤维复合材料的应用和发展。智上新材料的热塑性预浸带生产线已全面投产，产品宽度覆盖250mm至300mm，单向带可进行分切，能够满足多样化的市场需求。为了适应不同行业场景，该公司推出了包括PA6、PPS、PEEK等多种热塑性树脂基体的预浸带系列。作为一家专注于高性能复合材料研发与生产的公司，智上新材料致力于为客户提供高质量的热塑性碳纤维复合材料解决方案，推动国内相关行业的进步与发展。

　　本文部分数据来源科研技术文献，侵权请联系。
