碳纖維具有耐高溫、密度小、抗拉強度、與揚氏模且高、耐腐蝕、抗疲勞、導電性好與熱膨脹系數小等特性，除了用在軍事安全、 、、醫(yī)療器械等方面，還可以用來制作高性能的纖維增強水泥荃復合材料。聚丙烯腈基碳纖維是所有碳纖維中使用的最多的一種，本文就來說下PAN基碳纖維的制備原理。

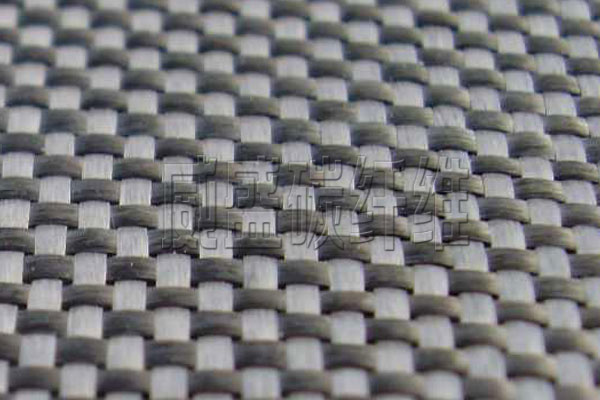

（圖示：碳纖維）


　　當用短切的PAN基碳纖維(通常長度為3mm~10mm)制備碳纖維增強水泥基復合材料時。必須充分保證碳纖維在水泥墓材中的均勻分散性。因為它的直徑只有一根頭發(fā)的20分之一那么細，表面光滑且憎水，攪拌過后容易相互纏結成纖維團。使用內部將分散不均的碳纖維水泥增強材料化，性能達不到要求。為了讓碳纖維散布的更均勻，人們專門對此進行了研究，最后發(fā)現，通過加入甲基纖維素、羧甲基纖維素等表面活性劑或是硅灰等滲料，能使分散性大大改善，并降低憎水性。一般來說，滲料不超過水泥重量的1%。



　　為了讓聚丙烯腈基碳纖維和水泥緊密地粘合在一起，最好使用直徑小于45μm的洗磨硅酸鹽水泥，配置這種復合材料通常只用細集料，其顆粒徑不宜大于0.2mm，可供選擇的細集料有細磨的硅砂、粉煤灰與火山微珠。另外，還可以加入其它輔助材料，例如加入減水劑能是纖維和水泥易于拌合，加入調凝劑能調節(jié)原料的凝結時間等。
