芳纶纤维的种类繁多，但聚对苯二甲酰对苯二胺(PPTA)纤维作为复合材料的增强材料应用最多，例如美国杜邦公司的Kevler系列(即凯芙拉)、荷兰AKZO公司的Twaron系列、俄罗斯的Terlon纤维都属这个品种。无锡威盛(RSN)新材料科技有限公司的小编为大家详细讲解。

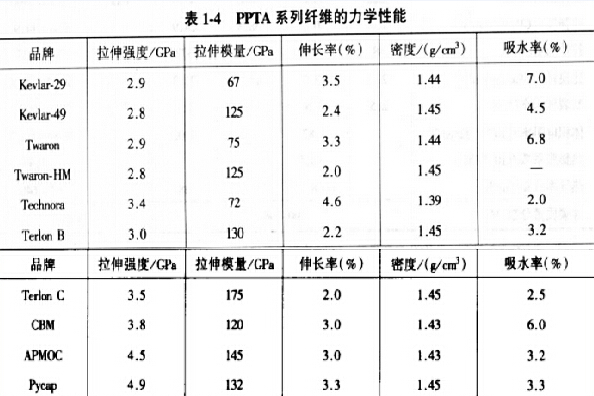

　　常见聚对苯二甲酰对苯二胺(PPTA)纤维的品种及其性能如下表所示。


(图示：PPTA系列纤维力学性能)


　　凯芙拉纤维的密度为1.39-1.44g/cm3,是钢丝的1/5，比玻璃纤维轻45%,比碳纤维轻15%，是所有增强材料中密度较低的纤维之一。其拉伸强度为3.1-4.1GPa，拉伸模量为75一186GPa，比性能优异，超过玻璃纤维和碳纤维。热膨胀系数小，且纵向热膨胀系数为负值。能在180℃到-170℃条件下正常工作，其疲劳寿命达15*10^6次。韧性好，不像碳纤维那样脆，因而便于纺织。常用于和碳纤维混杂，提高纤维复合材料的耐冲击性能。其缺点是抗压强度低，耐光老化性能差等。



　　凯芙拉纤维制品形式很多，有短纤维、长纤维、粗砂纤维、织物等。主要用于 工业中的机冀前缘、尾椎、火箭发动机壳体等，另还可用于增强橡胶、塑料、绳缆、降落伞、防护服等。如果你需要芳纶及其制品加工可与右侧在线客服联系。
